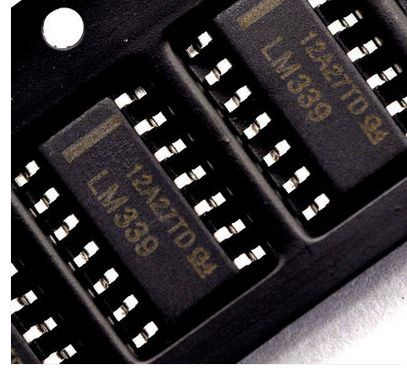

LM339(四路差動比較器)是在電壓比較器芯片內部裝有四個獨立的電壓比較器，是一種常見的集成電路，主要應用于高壓數字邏輯門電路。利用lm339可以方便的組成各種電壓比較器電路和振蕩器電路。

特點

(1)失調電壓小，典型值為2mV;

(2)電源電壓范圍寬，單電源為2-36V，雙電源電壓為±1V-±18V;

(3)對比較信號源的內阻限制較寬;

(4)共模范圍很大，為0~(Ucc-1.5V)Vo;

(5)差動輸入電壓范圍較大，大到可以等于電源電壓;

(6)輸出端電位可靈活方便地選用。

引腳功能

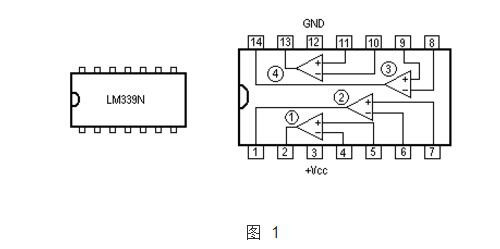

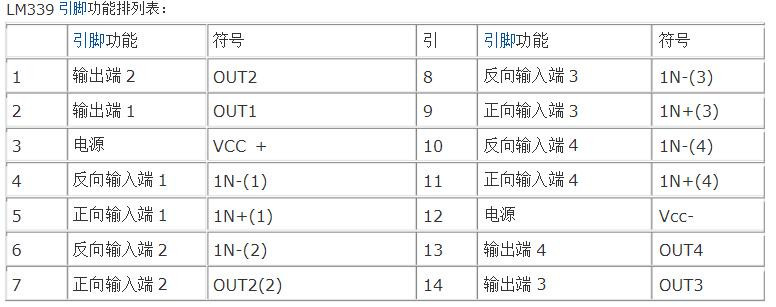

LM339集成塊采用C-14型封裝，圖1為外型及管腳排列圖。由于LM339 使用靈活，應用廣泛，所以世界上各大IC(MN15284KNP)生產廠、公司竟相推出自己的四比較器，如IR2339、ANI339、SF339、SAA7325H/M2B等，它們的參數基本一致，可互換使用。

LM339類似于增益不可調的運算放大器。每個比較器有兩個輸入端和一個輸出端。兩個輸入端一個稱為同相輸入端，用“+”表示，另一個稱為反相輸入端，用“-”表示。用作比較兩個電壓時，任意一個輸入端加一個固定電壓做參考電壓(也稱為門限電平，它可選擇LM339輸入共模范圍的任何一點)，另一端加一個待比較的信號電壓。當“+”端電壓高于“-”端時，輸出管截止，相當于輸出端開路。當“-”端電壓高于“+”端時，輸出管飽和，相當于輸出端接低電位。兩個輸入端電壓差別大于10mV就能確保輸出能從一種狀態可靠地轉換到另一種狀態，因此，把LM339用在弱信號檢測等場合是比較理想的。LM339的輸出端相當于一只不接集電極電阻的晶體三極管，在使用時輸出端到正電源一般須接一只電阻(稱為上拉電阻，選3-15K)。選不同阻值的上拉電阻會影響輸出端高電位的值。因為當輸出晶體三極管截止時，它的集電極電壓基本上取決于上拉電阻與負載的值。另外，各比較器的輸出端允許連接在一起使用。

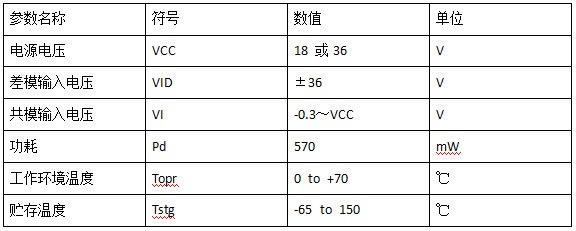

LM339主要參數表：

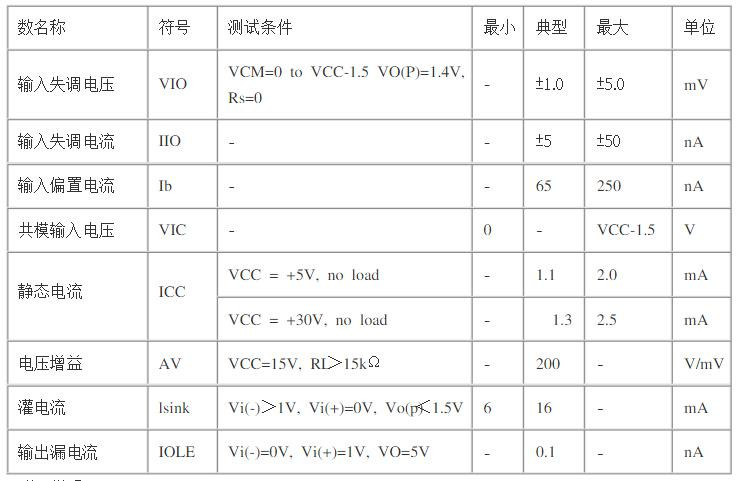

電特性(除非特別說明，VCC=5.0V， Tamb=25℃)

LM339應用

(1)此種電路應用非常廣泛，用在非穩態多諧振蕩器電路中，用在單穩態觸發器，TTL/MOS邏輯變換器，也可用在可任意改變邏輯工作電壓的三端輸入“與”門電路中。

(2)利用LM39構成的各種振蕩器如下圖所示，電路為電壓控制振蕩器，其工作頻率由輸入電壓決定的，電壓控制振蕩器的兩種重要應用為鎖相環及模擬遙控系統，此種電路可提供兩種輸出波形“方波與三角波”，輸入的控制電壓由Rl電位器組成的分壓器提供的，也可使用其它的控制電壓，只要把Rl電位器去掉，將控制信弓接到電壓控制振蕩器的輸入端與地之間就可以了

(3)LM339的業余應用

可作為溫控檢測電路，如下圖所示，溫度控制器決定其報警檢測電路的工作的閥門值，當溫度超過設定的工作溫度時，輸出反轉帶動負載發生器報警，如果把兩個這種比較器的輸出端連在一起，就可以組成一個有上下限的溫度控制報警器。如果需要電流大的時候，可以用三極管來擴展。

使用說明

LM339是高增益，寬頻帶器件，像大多數比較器一樣，如果輸出端到輸入端有寄生電容而產生耦合，則很容易產生振蕩。這種現象僅僅出現在當比較器改變狀態時，輸出電壓過渡的間隙。電源加旁路濾波并不能解決這個問題，標準PC板的設計對減小輸入—輸出寄生電容耦合是有助的。減小輸入電阻至小于10K將減小反饋信號，而且增加甚至很小的正反饋量(滯回1.0~10mV)能導致快速轉換，使得不可能產生由于寄生電容引起的振蕩。除非利用滯后，否則直接插入IC并在引腳上加上電阻將引起輸入—輸出在很短的轉換周期內振蕩，如果輸入信號是脈沖波形，并且上升和下降時間相當快，則滯回將不需要。

比較器的所有沒有用的引腳必須接地。

LM339偏置網絡確立了其靜態電流與電源電壓范圍 2.0~30V無關。

通常電源不需要加旁路電容。

差分輸入電壓可以大于Vcc并不損壞器件。保護部分必須能阻止輸入電壓向負端超過-0.3V。

LM339的輸出部分是集電極開路，發射極接地的 NPN輸出晶體管，可以用多集電極輸出提供或 OR ing功能。輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制。此輸出能作為一個簡單的對地SPS開路(當不用負載電阻沒被運用),輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流(16mA)時，輸出晶體管將退出而且輸出電壓將很快上升。輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。當負載電流很小時，輸出晶體管的低失調電壓(約1.0mV)允許輸出箝位在零電平。
