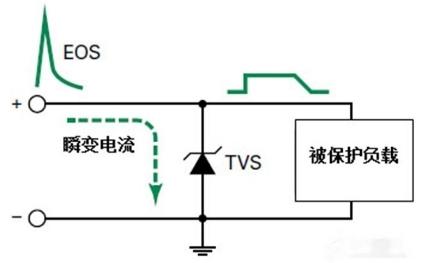

瞬態抑制二極管是一種限壓型的過壓保護器件，也叫TVS，全稱Transient Voltage Suppressors，這種二極管可以以pS級的速度把過高的電壓限制在一個安全范圍之內，從而起到保護后面電路的作用。引用百度百科的介紹：“TVS(Transient Voltage Suppressor)二極管，又稱為瞬態抑制二極管，是普遍使用的一種新型高效電路保護器件，它具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。當它的兩端經受瞬間的高能量沖擊時，TVS能以極高的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩梗晕找粋€(gè)瞬間大電流，把它的兩端電壓箝制在一個預定的數值上，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。”TVS二極管的一般使用電路如下圖：
當經過二極管的電壓在額定電壓范圍內時，二極管不工作，但是如果當輸入的電壓瞬間上升超過TVS二極管的擊穿電壓時二極管導通泄放干擾并將二極管兩端的電壓鉗位在鉗位電壓以下，保護后級電路。我們以TVS二極管SMBJ5.0A-E3/52 5V 600W為例，其參數如下：
TVS極性: 單向
反向關態電壓 Vrwm: 5V
擊穿電壓最小值: 6.4V
擊穿電壓最大值: 7.07V
鉗位電壓最大: 9.2V
峰值脈沖電流: 65.2A
二極管封裝類型: DO-214AA
針腳數: 2
二極管配置: 單向
擊穿電壓范圍: 6.4V 至 7.07V
反向關態電壓表示TVS允許的正常工作電壓，低于這個電壓時TVS不起作用，高于這個值時二極管開始逐漸反向擊穿。
擊穿電壓最小值/最大值就是指TVS的擊穿電壓范圍，大于等于這個范圍的輸入電壓就會完全擊穿TVS管。
鉗位電壓最大值表示TVS二極管在工作電流達到最大值時的鉗位電壓。
峰值脈沖電流表示反向擊穿后通過TVS的最大電流，我們可以計算當TVS工作在最大鉗位電壓9.2V時，如果通過的電流為峰值脈沖電流65.2A時，功率P=9.2 x 65.2=599.84W，和TVS的最大功率600W一致。
